Kippschalter K 3-Stellungsgerät

Moderne Kippschalter für Fahrpulte von Schienenfahrzeugen

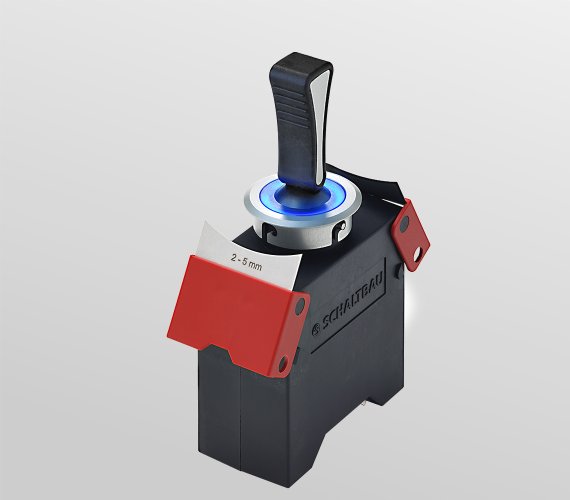

Kippschalter K – 3‑Stellungsgerät
Ausführung blau beleuchtet mit Standardhebel und Schnellspannverschlüssen zur Montage
Kippschalter K – 3‑Stellungsgerät
Ausführung blau beleuchtet mit Sonderhebel Walze und Schraubvorrichtung zur Montage
Kippschalter K – 3‑Stellungsgerät
Ausführung unbeleuchtet mit Sonderhebel kurzer Zylinder und Schnellspannverschlüssen zur Montage
Kippschalter K – 3‑Stellungsgerät
Ausführung unbeleuchtet mit Sonderhebel und Schraubvorrichtung zur Montage
Kippschalter K – 3‑Stellungsgerät
Ausführung unbeleuchtet mit Sonderhebel gelbe Kugel und Schnellspannverschlüssen zur Montage
Kippschalter K – 3‑Stellungsgerät
Ausführung blau beleuchtet mit Sonderhebel Kugel und Schraubvorrichtung zur Montage
<
>

Schaltbau-Kippschaltgeräte zur Pultmontage für den anspruchsvollen Einsatz in der Verkehrstechnik.

Kippschalter der Baureihe K sind mit maximal 8 Schnappschaltern Typ S880 bestückt. Damit können 3 oder 5 Schaltstellungen realisiert werden. In Anlehnung an UIC 612 und technologisch auf dem neuesten Stand, sind die Kippschalter in ihrer Schaltfunktion kompatibel zu denen der Baureihe P.

Besondere Merkmale

  • Hebelformen: Standard (gerade), Sonderhebel: Kugel oder Walze.
  • Schaltfunktionen: Tast- und Rastfunktionen kompatibel zu Schaltbau-Kippschaltern der Baureihe P.
  • Zentralbefestigung: Formschöne Zentralbefestigung mit beleuchtetem Ring nutzbar als Funktionsanzeige oder für Nachtdesign. Einfache Montage gewährleistet.
  • Robust und langlebig: Stabiles und vollisoliertes Kunststoffgehäuse.
    Anschluss an der Unterseite über Käfigzugfederklemmen mit DB-Zulassung.

Anwendungen

Typische Einsatzgebiete sind Fahrpulte in schienengebundenen
Fahrzeugen aber auch Steuerpulte in Kränen und Seilbahnen.

“*” Kundenspezifische Ausführungen auf Anfrage

Technische Daten

K 3-Stellungsgerät
SchaltstellungenKonfigurierbar bei -32°/-16°/0°/+16°/+32°
SchaltartTasten / rasten / gesperrt
SchaltelementSchnappschalter S880 (s. Katalog D80.de)
Anzahl SchaltelementeMax. 8
Thermischer Dauerstrom Ith6 A
Nennspannung UN24 V oder 110 V
GebrauchskategorieDC 13, 24 V / 2 A
ÜberspannungskategorieOV2
Beleuchtung, optionalWeiß / gelb / rot / grün / blau
Anschluss*Standard Käfigzugfederklemme
Schutzgrad, EN 60529IP50 oberhalb Montageplatte, IP40 unterhalb
Mechanische Lebensdauer>500.000 Schaltspiele
MontageZentralbefestigung Ø 30,5 mm, Pultplattendicke 2 ... 9 mm
Abmessungen (L x B x H)68 x 37 x 77,5 mm
Umbebungstemperaturbereich Tu-40 °C ... +85 °C
NormenUIC 612, EN50155, EN50124-1, EN60068-2-1, EN60068-2-1, EN60068-2, EN60068-2-38, EN60529, EN61373
BrandschutznormenNF F16-101/-102, DIN 5510-2, EN 45545-2
